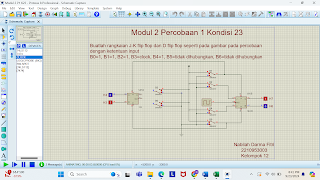

Buatlah rangkaian J-K flip flop dan D flip flop seperti pada gambar pada percobaan dengan ketentuan input B0=1, B1=1, B2=1, B3=clock, B4=1, B5=tidak dihubungkan, B6=tidak dihubungkan
Gambar 1. Rangkaian J-K flip flop dan D flip flop
4. Prinsip Kerja Rangkaian[Kembali]
D-Flip Flop
D Flip-flop merupakan salah satu jenis flip-flop yang dibangun dengan menggunakan flip-flop R-S. Namun pada D Flip-flop inputan R diberi gerbang NOT.
Arus mengalir dari power ke B1 dan ke kaki set. Arus mengalir ke B0 dan ke input R. Pada bagian D dan CLK tidak dihubungkan dan ini disebut juga dengan kondisi dont care dan tidak memberi pengaruh ke output.
J-K Flop Flop:
Pada rangkaian J dan K ini berlogika 1, yang mana inputan ini aktif (karena bersifat active high) maka akan meghasilkan kondisi togel, disini juga terdapat CLK yang mana memberi pengaruh untuk active low yang mana akan menggantikan hasil output saat berlogika 1 ke 0 .
Pada rangkaian, R dan S bersifat active low yang mana rangkaian tersebut akan aktif jika inputnya 0. Namun pada rangkaian di atas R dan S ini berlogika 1, ini berarti R dan S ini bersifat tidak aktif.
